Немного из собственных лабораторных исследований

Для изучения влияния на кирлиан-эффект частоты и формы импульса лучше всего собрать вот такую несложную схемку:



Генератор обязательно должен давать прямоугольные импульсы, ибо на них достигается наилучшее возбуждение вторичной обмотки катушки TR1. Катушки можно брать разные. Я пробовал катушку зажигания от Жигули, а также от телевизора (строчник). В качестве источника прямого напряжения подойдёт любой прибор, дающий до 30 вольт. Можно брать и больше, но не меньше диапазона 0–24 вольт. На выходе вторичной обмотки катушки подключается электрод. Можно брать разные. Я пробовал прозрачные стекляно-соленные, металлические (для фотобумаги и для фотоплёнки), пластмассовые (от CD).

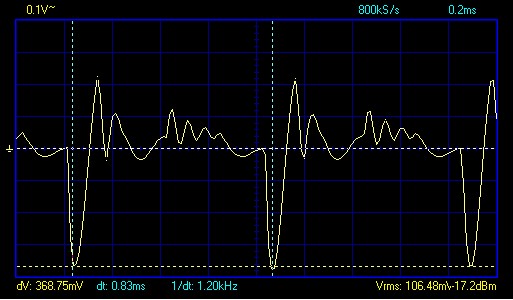

Если на входе (т.е. от генератора) подать прямоугольный сигнал, то на выходе автокатушки получается вот такой сигнал:



Наилучший кирлиан-эффект наблюдается на частоте 1,2 кГц. На осциллограмме это нижние пиковые графики. Колебания между сигналами (малые волны) говорят лишь о явлении самоиндукции катушки, во время которых кирлиан-эффекта не наблюдается из-за слабости напряжения на электроде (проверенно на опыте).

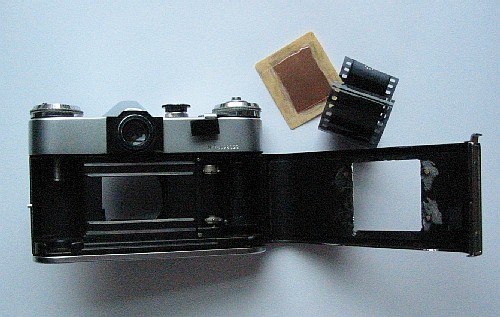

Наиболее красочные кирлиан-картинки получаются методом съёмки на обычные 35-мм цветные и ч\б плёнки. В качестве электрода приспособлен старый Зенит таким образом:



Объектив снимается, зеркало и шторки удаляются, в задней крышке делается прямоугольное окно по размеру электрода (40х50 мм). Электрод приклеивается герметиком на место шторок. Он имеет уменьшенную рабочую поверхность (35х25 мм), чтобы не происходило пробоя через перфоратор плёнки. В центре сверлится отверстие и через него припаивается провод для соединения в катушкой. Провод выводится в отверстие объектива. Всё должно быть изолированно, чтобы не допустить прямого контакта высокого напряжения с металлическим корпусом фотоаппарата. Если так сделать, то корпусе фотоаппарата останется только индуктированное (наведенное) напряжение от рабочего электрода. Которое тем не менее довольно чувствительно :silly: Поэтому никогда не касайтесь корпуса фотоаппарата во время подачи напряжения с катушки.

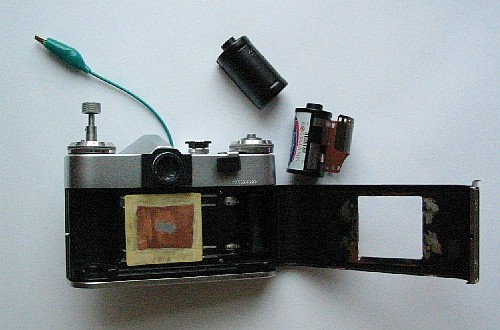

В конечном виде старый Зенит с новой кирлиан-душой выглядит следующим образом:



Нужно не забыть перемотать плёнку на кассету в обратном направлении, таким образом, чтобы при вставке кассеты с плёнкой рабочая поверхность плёнки (с эмульсией, у цв. плёнок она корично–оранжевая, светлее, чем обратная, не рабочая сторона, а у ч\б плёнок – светло-серая, тоже светлее, чем обратная, не рабочая сторона).

После вставки плёнки и закрытия крышки, подключение его к катушке, кирлиан–фотоаппарат готов к работе. Все ч\б и цв. плёнки являются сегодня панхроматическими, т.е. реагируют в равной степени на весь спектр световых волн. Поэтому работать надо в почти полной темноте. В полной темноте работать невозможно, т.к. невозможно правильно заземлить и позиционировать объект на рабочей площади. Для этого необходимо сумерки, чтобы глаз, привыкший к темноте, мог с трудом, но надёжно ориентироваться на рабочем электроде. Можно сделать крышку, закрывающую вырезанное окошко фотоаппарата на то время, когда идёт подготовка объекта, и открывать эту крышку только для непосредственного позиционирования объекта.

После того как сделанны кирлиан–снимки, плёнку ножно смотать обратно на кассету, и можно её проявлять. Ч\б плёнку можно проявить самому, а затем самому и напечатать фотографии. А цв. плёнку можно отдать для проявления и печати фотографий в любое фотоателье или фотомагазин.



Несколько примеров ч\б фотографий сделанных на ч\б плёнку (фн 64, Тасма).
Все фотографии даются в оригинальном цвете, без обработки Photoshop'ом.


Палец средний, правой руки.



Пчела.



Монета (слева видны окошечки перфоратора плёнки).



Теперь несколько примеров цв. фотографий, сделанных на цв. плёнку (200 ISO, Rosmann)


Медная монета 1 цент.



Она же в "живую":



Листочек растения (чёрное пятно посредине – место прижатия листочка металлическим "крокодилом", синие точки по периметру – место касания концов листочка).



Фигурная металлическая шайба. Зелёный фон фотографии говорит о том, что плёнка засвечена фоновым сумрачным освещением во время подготовки объекта.



Она же в "живую".



Палец.



Палец с точкой непонятного происхождения, которая при съёмке не замечалась.



Тот же снимок, фрагмент с точкой.



Гвоздь маленький.



Он же в "живую".



Шурупчик.
